10kV 配网用新型复合横担支柱三相组合线路绝缘子

一 . 初期试点背景
中国 10kV 配网输电线路总里程数全球最长，海拔高度 1000 至 4000 米，地区气象 条件也十分复杂 , 在每年的雷雨季节，全国 10kV 配网线路遭雷击跳闸停电事故多发， 停电抢修维护 , 人力物力损失巨大。随着我国经济的飞速发展，全国城市化进程的推进， 架空绝缘导线得到了广泛的应用，但绝缘导线遭雷击断线及架空裸导线受鸟害跳闸停电 等事故，一直是国网配电运检运维部门迫切需要解决的问题。近十多年来，新型复合绝 缘材料已经在国网交直流输电线路特别是特高压线路上获得了成功的应用经验，并取得 了显著的经济效益。

二 . 绝缘横担初试
我国设计使用了几十年的 10kV 配网在水泥杆上架一根角钢，角钢二端各顶一 支小绝缘子，杆顶抱箍顶一支小绝缘子的单回路杆头布置结构型式，无论是耐雷绝 缘水平还是防污秽防鸟害功能都已不能满足目前配网安全输电实际使用工况。为此， 国网运检部近年来特别是 2016 年，在全国几个省市地区，对 2015 年频遭雷击跳闸 停电的约 150 条线路进行试点推广应用绝缘横担替换角钢铁横担，顶相也改用抗弯 强度、绝缘水平较高的 35kV 支柱绝缘子，初期试点应用多达 12000 根基杆。经过 一个雷雨季节的应用，与相邻线路同年遭雷击数据对比统计，线路耐雷水平显著提 高，雷击跳闸及停电事故次数大幅下降，取得了明显的使用价值与经济效益。且绝 缘横担可大幅提升带电作业安全水平，特别是在线路走廊环境复杂的山区，可有效 防止树枝杂物碰触引发的意外故障，架空裸导线防鸟害功能更显优势。

三 . 完善规范提高
扩大试点成果 为扩大试点应用成果，进一步推广应用及今后的普及选用，2017 年初，中国电 力科学研究院高压所按国网运检部要求，先后多次组织召集国网特高压专家组成员 及部分行业制造厂家设计、技术人员等一起，针对初期试点应用的绝缘横担产品存 在的一些缺陷，进行认真的分析总结，并提出了新的产品结构与生产工艺改良方案。 特别是原绝缘横担长期运行时表面因受大气污染雨水侵蚀会产生粉化老化，甚至表 面龟裂现象，会导致冲击耐雷电气性能下降，长期运行还会影响自身机械强度等问 题。建议绝缘横担表面增加包覆耐高温耐大气老化的硅橡胶护套来保证产品质量及 使用寿命，并讨论起草 10kV 配网用新型复合横担支柱线路绝缘子技术规范与产品 标准，我公司一直积极参与该产品的标准制订完成工作，2017 年 5 月初，又积极配 合参与完成了国网 10kV 配网用新型复合横担支柱线路绝缘子的典型设计工作。为 使该系列产品今后在 10kV 配网输电线路中推广普及使用，提高经济效益与社会效 益，提高 10kV 配网输电安全可靠性打下了坚实的基础。

四 . 实用创新设计

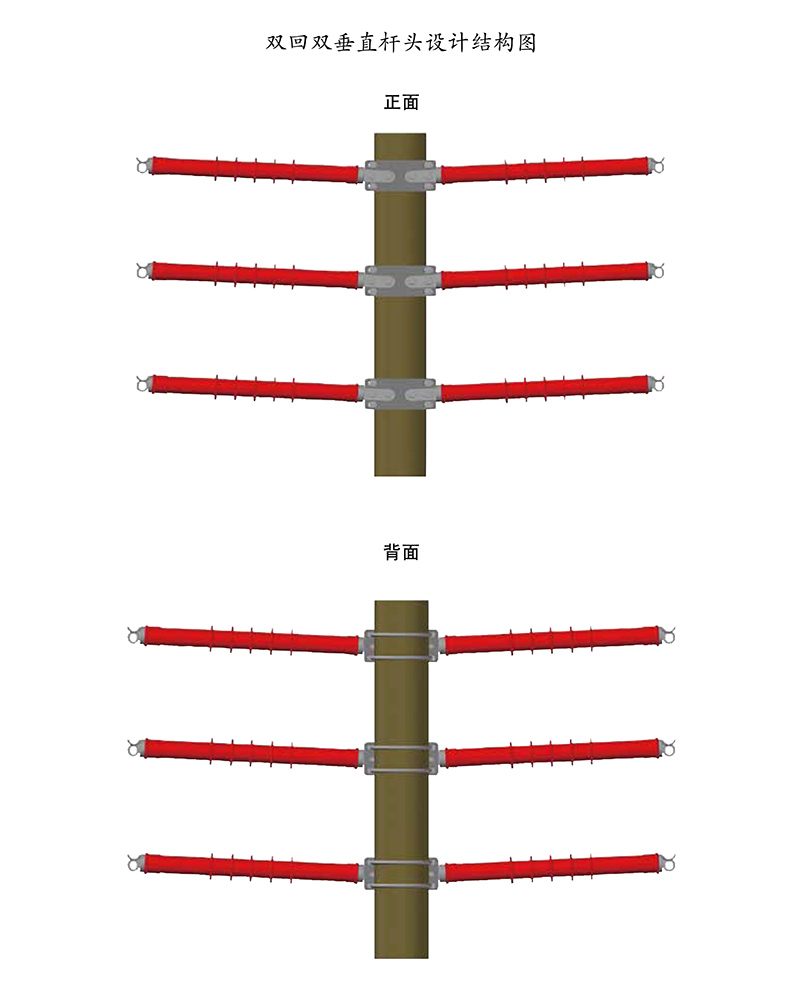

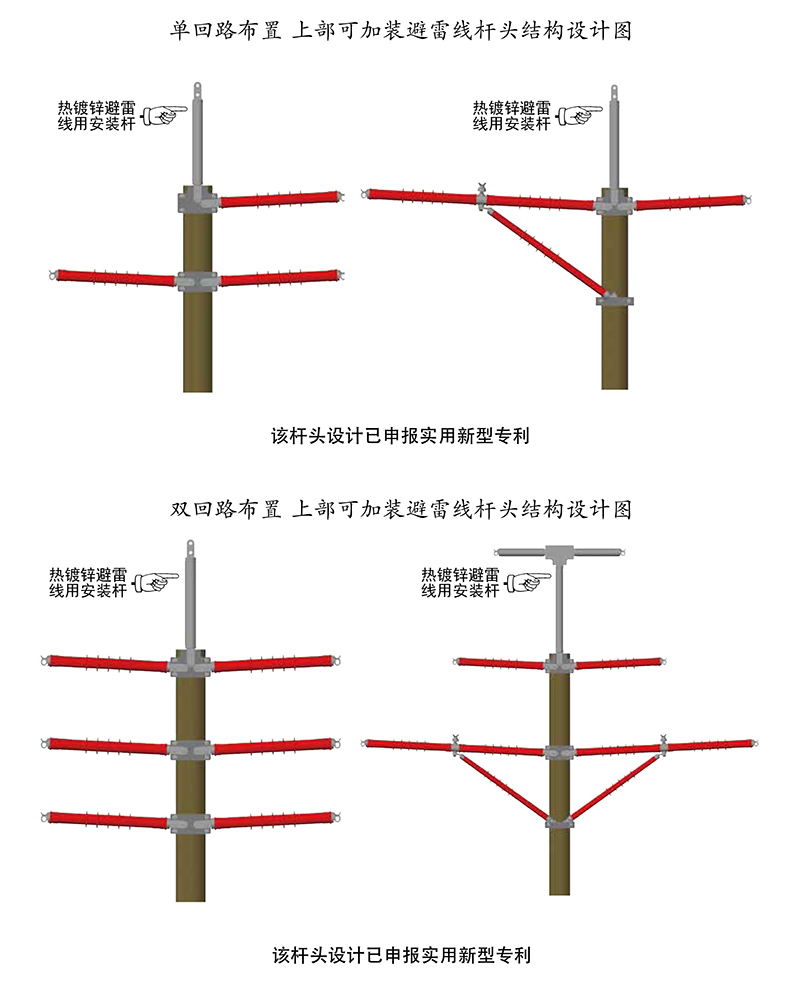

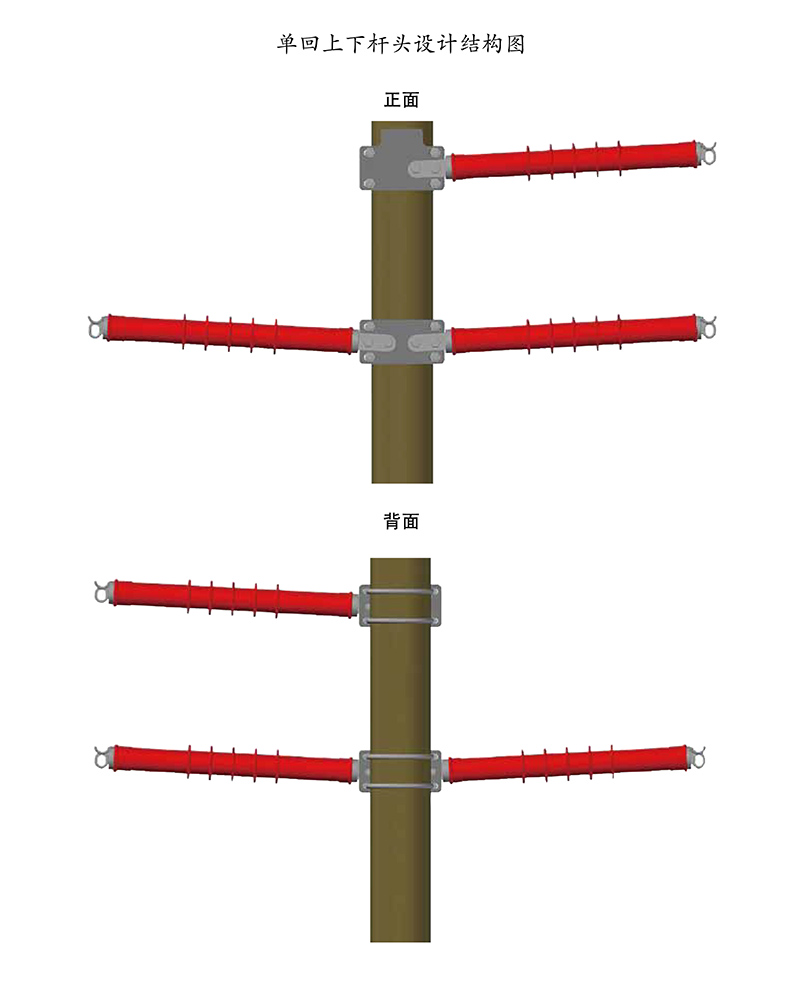

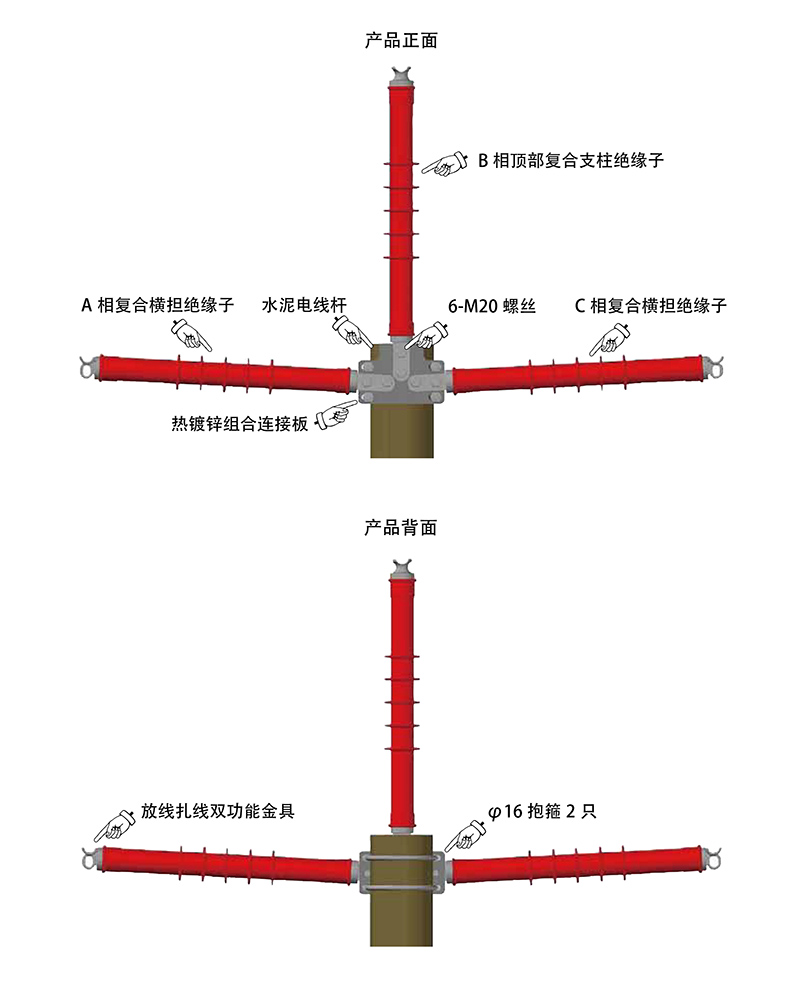

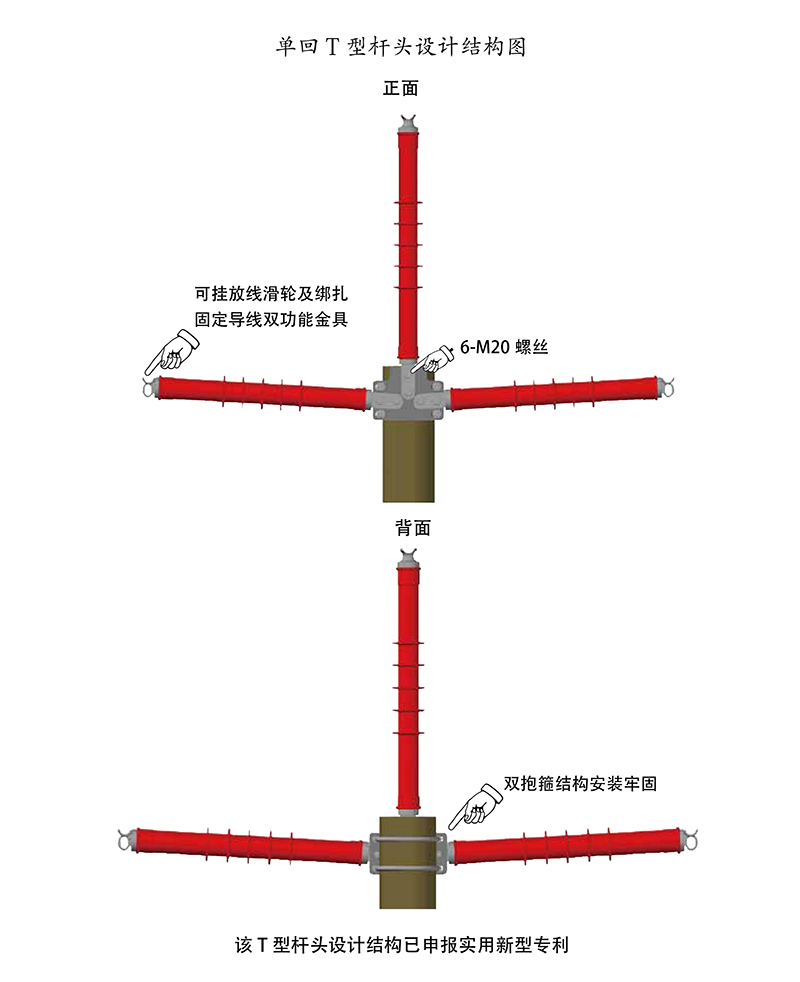

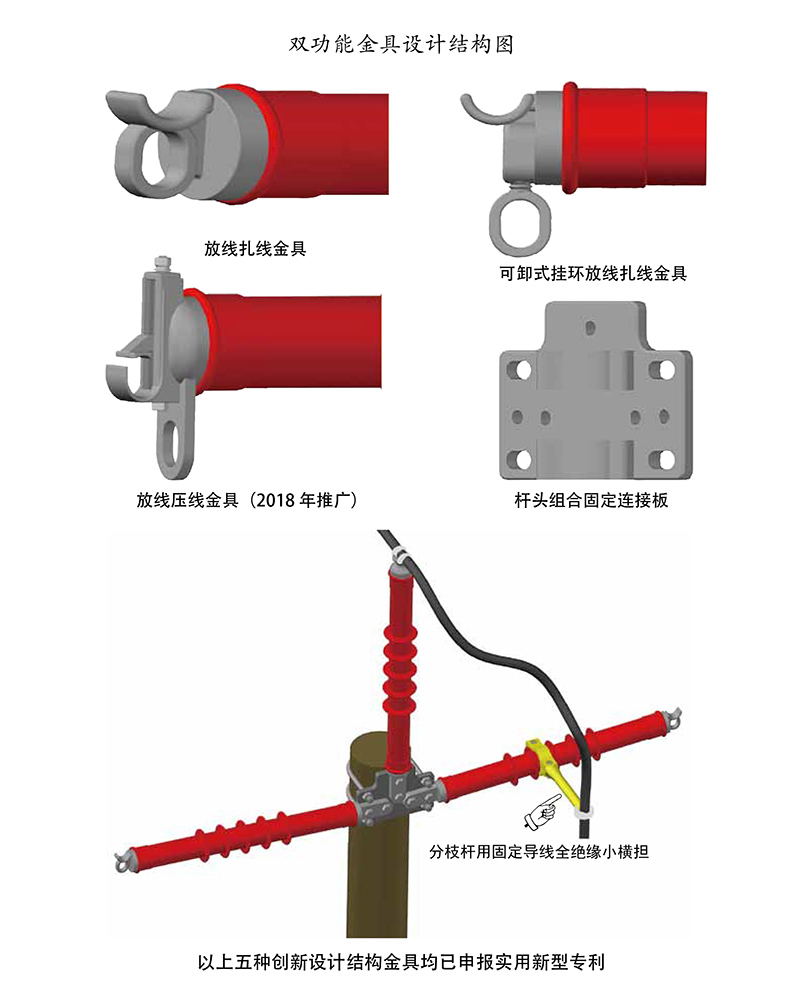

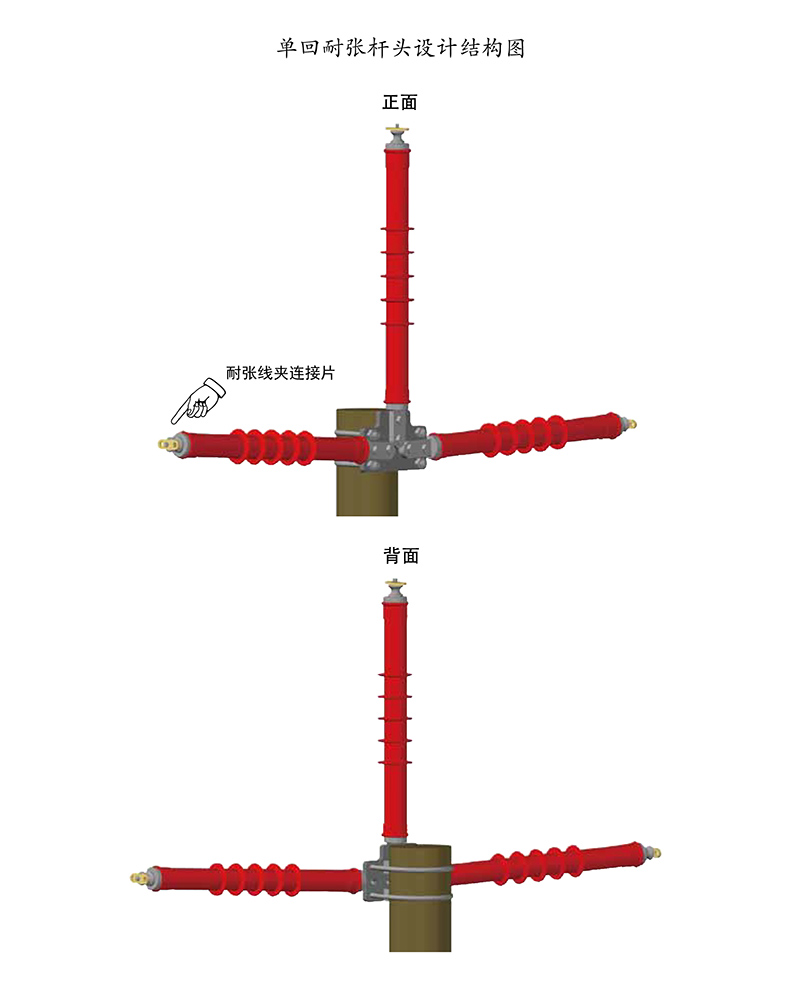

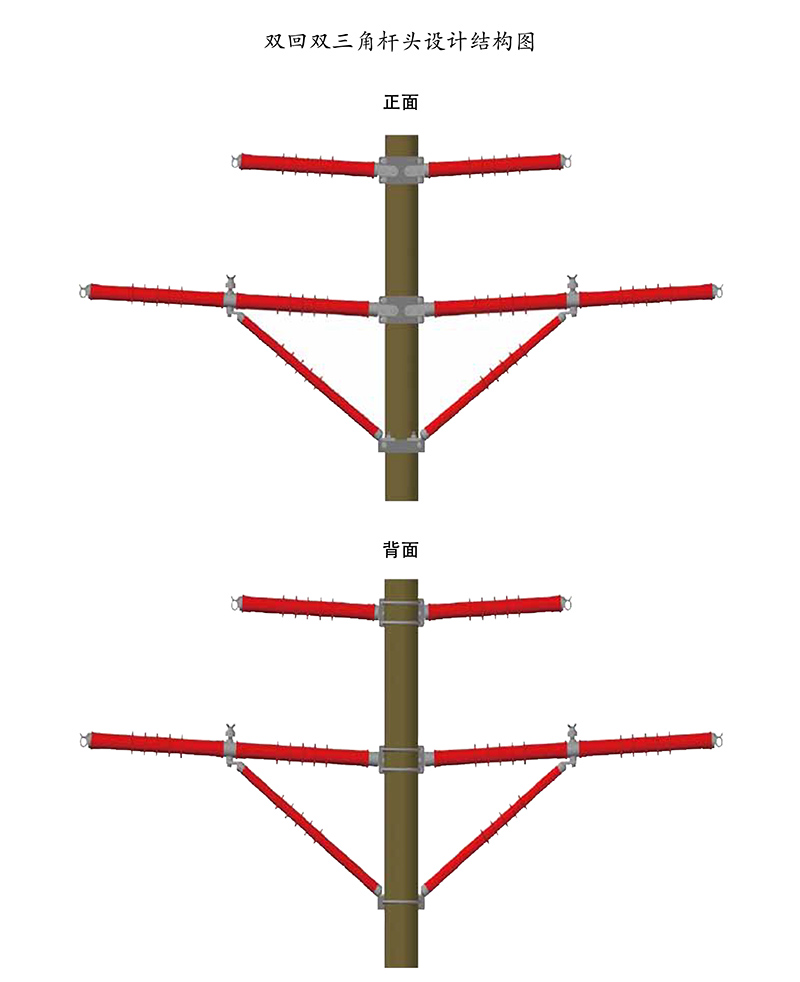

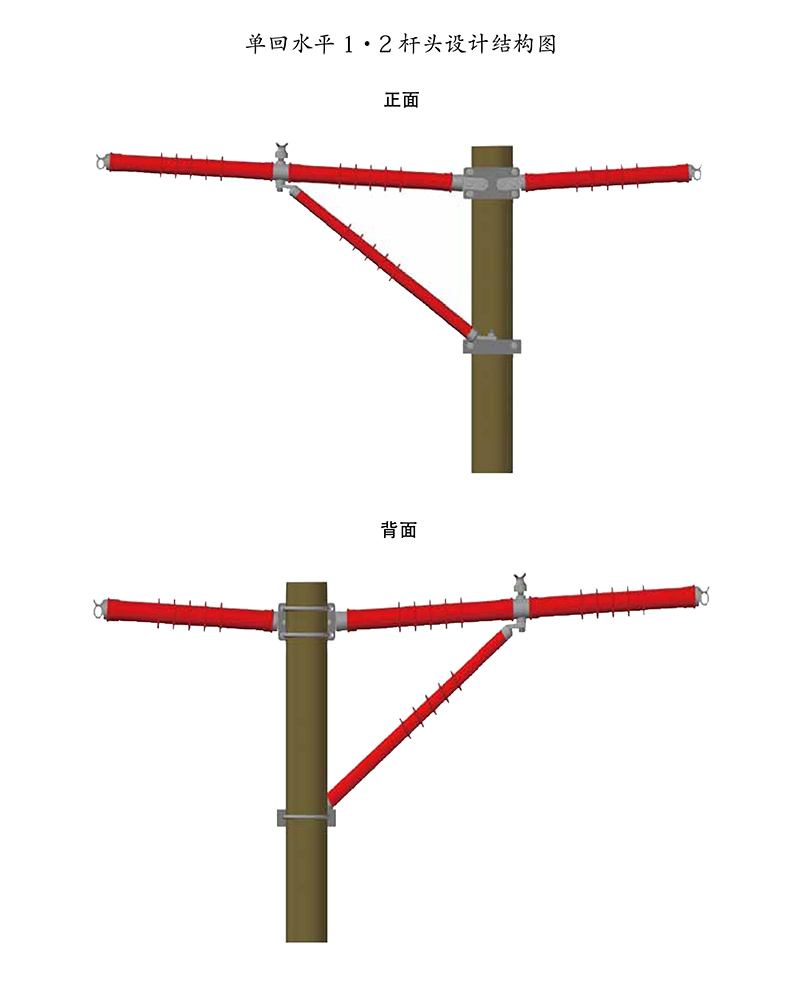

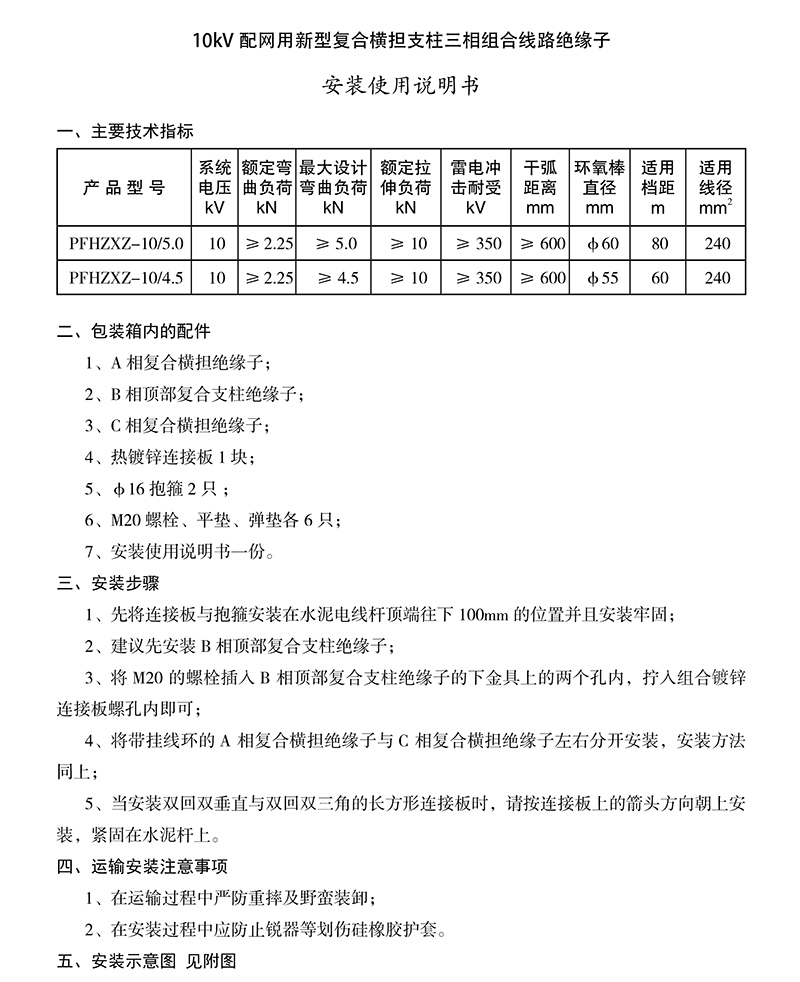

应用前景广泛 根据 10kV 配网用复合横担支柱线路绝缘子产品技术规范与标准要求，在满足 耐雷冲击 350kV，绝缘距离 600mm，额定弯曲负荷等主要电气和机械强度技术参数 同时，我公司技术研发人员着重对该产品多种的杆头结构设计做了认真的研究，针 对单回双回路杆头结构布置进行大胆创新设计，单回杆头布置结构方式通过连接板 采用三相组合连接，运输施工安装更方便，左右二相横担由整体水平安装改为分体 燕式上翘式安装，设计思路独具匠心。保证在正常负载或积雪覆冰情况运行时复合 横担绝缘子不下塌，杆头结构形式更美观。针对复合横担绝缘子高压端部的放线绑 线金具设计，我们创新设计出了既可挂放线滑轮又可绑扎导线的双功能金具。 我公司技术研发人员还积极创新，超前设计，为 10kV 配网预防遭受直击雷， 设计了可加装架空避雷线的杆头布置结构，敬请关注。 按技术规范要求，10kV 配网用复合横担支柱线路绝缘子制造选用耐酸芯棒，硅 橡胶主要填料采用全气相白碳黑，金具连接采用压接工艺，硅橡胶复合采用整体成 型工艺，产品质量更可靠。该系列产品已于 2017 年 6 月中旬全部通过了中国电力科 学研究院的型式试验。
